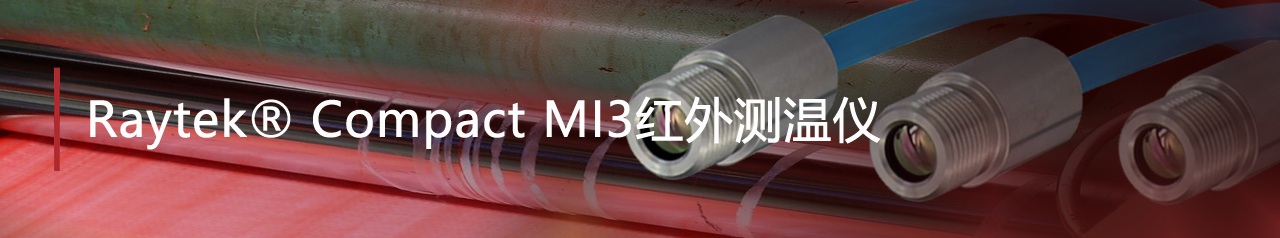

明透工业 Raytek® Compact MI3红外测温仪

联络我们

上海市徐汇区肇嘉浜路539号平华大厦1808室
(021) 6408 6606
www.MaxmeTe.com, info@maxmete.com
工作日: 09.00 to 17.00 周末: 休息





	产品详情
	小身材大性能 MI3 红外测温仪通过小巧的传感器包提供卓越性能智能、安全、创新的通用解决方案通过适用于各种温度范围的网络通信接口装配您的定制系统借助自诊断功能防止电缆破损和内部过热，从而大幅降低维护成本经过了针对爆炸性环境的本质安全 ATEX / IECEx 认证 Raytek MI3 数字测温仪采用多传感器设计，支持在 OEM 应用和过程控制中进行持续的非接触式温度监测 (-40 至 1800 °C)，并且由于采用多传感头系统设计，各测量点的安装成本更为低廉。	更多信息产品样本操作手册产品视频技术文档

概览

雷泰MI3红外温度传感器代表在连续非接触式温度监测的新一代的性能和创新，并广泛应用于OEM应用和制造工艺中。 MI3红外测温仪是一个由一个微型传感头和一个独立的通讯电子系统两部分组成的测温系统。微型传感头可安装在任何系统中，并在性能上优于更大体积的传感器，使雷泰MI3成为同级别红外温度传感器中的佼佼者。
为OEM设计的MI3可以直接和主机控制器进行数字通信而无需另外的通信盒。
创新的8个传感头设计,可独立寻址,降低红外测温成本,简化测温设置和方案实施的故障率,并且测量点成本更为低廉。
MI3系列产品目前提供用标准USB接口数字通讯的可以在DIN导轨方便安装的套件，同时提供RS485，PROFIBUS，MODBUS，PROFINET和以太网等选项。 DIN安装新的通讯盒支持高达8头，并提供了4个相互独立的模拟输出。

关键指标

从 -40 °C 至 1800 °C 大跨度的温度度读取范围
耐高温，传感头温度最高180℃，无需冷却
响应时间：130 ms 和 20 ms（标准型号），10 ms（MI3100 型）光学分辨率：22:1（标准型号），100:1（MI3100 型）传感器
型号覆盖多种光谱范围
专用近焦透镜（适用于小至 0.5 mm 的焦点尺寸）
坚固耐用的工业电缆：无硅无卤、耐油、耐酸碱电
缆弯曲/移动不受影响，支持在移动设施（机械臂、线性驱动器、链条等）中持续进行可靠测量
自诊断功能针对：传感头电线破损，传感头内部温度异常
传感头可即插即用，更换便利（不再需要传感头参数）
由于数字传感头可与通信箱进行通信，具备强大的电磁抗扰功能
兼容 DataTemp Multidrop 软件
传感器状态/自诊断 LED 故障指示灯

测量技术指标

型号名称	MI3-LT (Low Temp)	MI3-G5 (Glass)	MI3-2M	MI3-1M
温度范围	LTS02, LTS10, LTH10	250到1650 ºC	250到1400 ºC	500到1800 ºC
	-40到600° °C
	LTS20, LTF, LTH20
	0到1000 ºC
光谱灵敏度	8到14微米	5微米	1.6微米	1.0微米
系统精度	读数的 ±1% 或 ±1°C* @23°C ±5°C		± (读数的 0.5% + 2°C)
重复精度	读数的 ±0.5% 或 ±0.5°C *		± (读数的 0.25% + 1°C)
光学参数 (D:S)	LTS - 2 : 1, 10 : 1, 22 : 1	10:01	10:01	100:01:00
	LTH - 10 : 1, 22 : 1
	LTF - 10 : 1
响应时间	LTS, LTH - 135 毫秒	130 毫秒	10 毫秒
	LTF - 20 毫秒
温度系数	读数的 ± 0.05 K / K 或 ± 0.05% / K*		读数的 ± 0.01% / K
发射率	可从0.10到1.00进行数字调节
信号处理	峰值保持、低位保持、可调节的可变平均信号过滤器（高达 998 s）

*取较大值

通用技术指标

出口	4 – 20 mA, 0 – 20 mA, 0 – 5 V, or 0 – 10 V; J, K, R, or S 热电偶; 0 – 5 V
热电偶	J: -40到600°C
	K: -40到800°C
	R/S: 250到1800°C
通讯	USB 2.0
	RS485
	Profibus DP-V0
	Profinet IO
	Ethernet TCP/IP, httpよ数据记录器 64 MB
	Modbus RTU
工业电源	8到32 VDC, 5 W
不锈钢外壳	IP65 (NEMA 4)

应用选型

Compact MI3 红外测温仪可应用于众多行业，是涵盖下列及一众其他领域的各种 OEM 和终端用户制造应用的理想之选。

型号名称 / 光谱灵敏度	温度范围	光学分辨率	应用案例
LTS	-40°C～600°C	2:1, 10:1, 22:1	印刷、涂料、层压、干燥/养护、纸张、食品、纺织品、地毯、板材塑料、沥青、医药
8-14微米
LTS	0°C～1000°C	2:1, 10:1, 22:1	同以上
8-14微米
LTH	-40°C～600°C	10:1, 22:1	同以上
8-14微米
LTH	0°C～1000°C	10:1, 22:1	同以上
8-14微米
LTF	0°C～1000°C	10:01	同以上
8-14微米
G5	250°C～1650°C	10:01	用于回火、退火、成型、密封、层压、弯曲的玻璃表面测量
5微米
1M	500°C～1800°C	100:01:00	半导体制备、金属锻造、熔融玻璃
1微米
2M	250°C～1400°C	100:01:00	黑色金属、有色金属和未氧化金属、镀锌线和钢材退火
1.6微米

附件

每个 MI3 传感器系统均包括 (1) 个 M13 传感头和 (1) 个 MI3COMM 或 MI3MCOMM 通信模块。该传感头包括一颗装配螺母和 1 m 电缆。还可购买最长 30 m 的延长电缆（订购时须指定）。MI3 传感头和 MI3COMM 通信箱作为单品订购。以下列出了其他配件：

选件
选件必须在订货时指定。

传感头长电缆：3 m、8 m、15 m 或30 m
可组网OEM 传感头，无需主机

附件
附件可随时订购并现场安装：

可调节安装支架 XXXMIACAB，适用于LT、G5；XXXMI3100ADJB，适用于1M、2M
空气吹扫器(XXXMIACCJ：0,8 m；XXXMIACCJ1：2.8 m)，适用于200°C 以下环境温度( 仅限LT、G5)
